1 ຂອບເຂດ

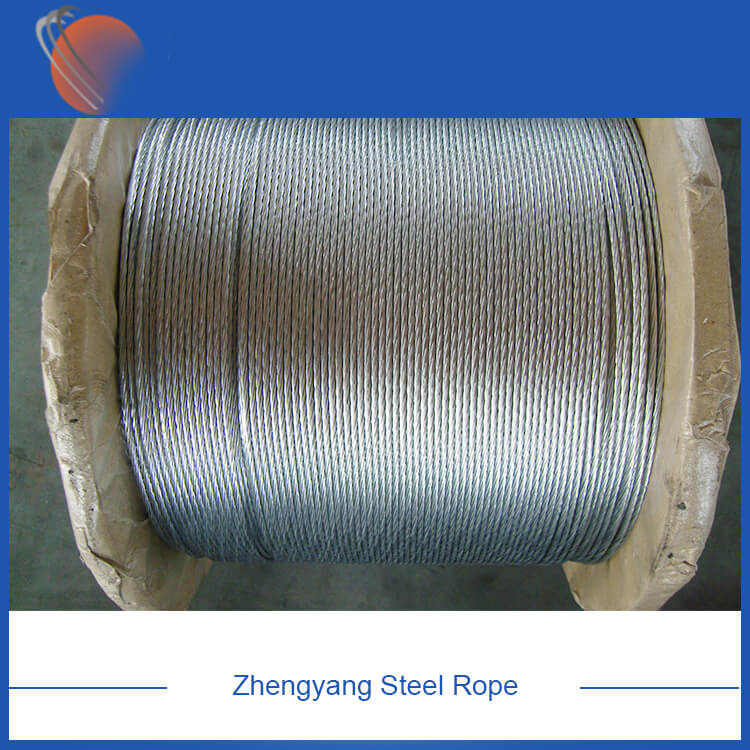

1.1 ມາດຕະຖານນີ້ນໍາໃຊ້ກັບສາຍເຫຼັກ galvanized ຫ້າຊັ້ນທີ່ໃຊ້ສໍາລັບສາຍເຊືອກ, ສາຍຮັດ, ສາຍຕິດຕັ້ງແລະຈຸດປະສົງທີ່ຄ້າຍຄືກັນປະກອບດ້ວຍສາຍເຫຼັກກົມໃນສີ່ກຸ່ມນໍ້າ ໜັກ ສັງກະສີ.
1.2 ຫ້າລະດັບມີດັ່ງນີ້:
1.2.1 ລະດັບທົ່ວໄປ;
1.2.2 ລະດັບປົກກະຕິ
1.2.3 ລະດັບ hearth ເປີດ;
1.2.4 ລະດັບຄວາມເຂັ້ມຂຸ້ນສູງ;
1.2.5 ລະດັບຄວາມເຂັ້ມແຂງສູງສຸດ.
1.2.6 ສໍາລັບການໂຫຼດຂັ້ນຕໍ່າສຸດຂອງແຕ່ລະຊັ້ນຂອງເຫຼັກເຫຼັກ, ເບິ່ງມາດຕາ 8.
1.3 ກຸ່ມນໍ້າ ໜັກ 4 ຊັ້ນຂອງຊັ້ນສັງກະສີແມ່ນ: ປະເພດ 1 ແລະເກຣດ A, ເກຣດ B ແລະເກຣດ C. ເບິ່ງມາດຕາ 12 ສໍາລັບນໍ້າ ໜັກ ຕໍ່າສຸດຂອງຊັ້ນສັງກະສີ.
14 ຕົວປະເມີນມູນຄ່າຢູ່ໃນລະບົບຫົວ ໜ່ວຍ ເປັນຊົ່ວໂມງແມ່ນຄ່າມາດຕະຖານ, ແລະຄ່າໃນວົງເລັບແມ່ນເພື່ອການອ້າງອີງເທົ່ານັ້ນ.
2 ມາດຕະຖານການອ້າງອີງ
2.1 ສະມາຄົມອາເມລິກາ ສຳ ລັບມາດຕະຖານການທົດສອບແລະວັດສະດຸ
A90 ສັງກະສີຫຼືສັງກະສີໂລຫະປະສົມສັງກະສີຜະລິດຕະພັນເຫຼັກກ້ານໍ້າ ໜັກ (ມະຫາຊົນ) ວິທີການທົດສອບ A902 ຄໍາສັບສໍາລັບການເຄືອບໂລຫະເຫຼັກ B6 ທາດສັງກະສີເຫຼັກກ້າ
3 ເງື່ອນໄຂ
3.1 ຄຳ ນິຍາມຂອງ ຄຳ ນາມທີ່ເusedາະສົມທີ່ໃຊ້ໃນມາດຕະຖານນີ້ອ້າງອີງເຖິງ A902
3.2 ລາຍລະອຽດຂອງເງື່ອນໄຂພິເສດຢູ່ໃນມາດຕະຖານນີ້:
3.2.1 ເສັ້ນລວດເຫຼັກ-ວິທີການສະແດງອອກຂອງສາຍລວດເຫຼັກ ສຳ ເລັດຮູບຄື: ເສັ້ນຜ່າສູນກາງຂອງສາຍລຽບ, ຈຳ ນວນສາຍເຫຼັກໃນສາຍລວດ, ການຫຼຸດຜ່ອນການຕໍ່າສຸດຂອງສາຍລວດ (ເບິ່ງ 8), ແລະການເຄືອບ ປະເພດຫຼືກຸ່ມ (ເບິ່ງ 12).
4 ຄໍາສັ່ງເນື້ອໃນ 00
4.1 ຄຳ ສັ່ງທີ່ສະ ໜອງ ໃຫ້ຕາມມາດຕະຖານນີ້ຈະລວມມີດັ່ງຕໍ່ໄປນີ້:
4.1.1 ຈໍານວນສາຍບິດ, ວັດແທກດ້ວຍຕີນ;
4.1.2 ເສັ້ນຜ່າສູນກາງຂອງສາຍທີ່ຄ້າງຢູ່, ຈໍານວນສາຍເຫຼັກ, ເກຣດແລະການແຕກຂັ້ນຕໍ່າສຸດຂອງສາຍເຊືອກ (ມາດຕາ 8 ແລະຕາຕະລາງ 1);
4.1.3 ນໍ້າ ໜັກ ຊັ້ນສັງກະສີ (ປະເພດແລະກຸ່ມ) (ມາດຕາ 12 ແລະຕາຕະລາງ 4);
4.1.4 ຄວາມຍາວຂອງສາຍລວດຫຼືສາຍຮວງ spool (ມາດຕາ 19).
5 ວັດສະດຸແລະການຜະລິດ
5.1 ໂລຫະພື້ນຖານຄວນເປັນເຫຼັກທີ່ຫຼອມດ້ວຍເຕົາໄຟທີ່ເປີດຢູ່, ເຄື່ອງປ່ຽນລົມພັດອອກດ້ວຍອົກຊີຫຼືເຕົາໄຟຟ້າ. ຄຸນະພາບແລະຄວາມບໍລິສຸດຂອງເຫຼັກຄວນຈະສາມາດຮັບປະກັນໄດ້ວ່າເມື່ອສາຍເຫຼັກຖືກດຶງເຂົ້າໄປໃນຂະ ໜາດ ທີ່ກໍານົດໄວ້ແລະເປັນສັງກະສີ, ຄຸນນະພາບຂອງສາຍສໍາເລັດຮູບແລະ monofilament ຄວນເປັນເອກະພາບແລະມີປະສິດທິພາບແລະຄຸນລັກສະນະທີ່ລະບຸໄວ້ໃນມາດຕະຖານນີ້.
5.2 ເຕົາສັງກະສີທີ່ໃຊ້ສໍາລັບການເຮັດໃຫ້ມີການຊຸບສັງກະສີຄວນເປັນໄປຕາມລະດັບທີ່ລະບຸໄວ້ໃນມາດຕະຖານ B6.
6 ບິດ
6.1 ເວັ້ນເສຍແຕ່ໄດ້ລະບຸໄວ້ເປັນຢ່າງອື່ນ, ສາຍບິດຈະຕ້ອງຖືກບິດຊ້າຍ. ການບິດຊ້າຍແມ່ນຖືກ ກຳ ນົດວ່າເປັນການບິດໃນທິດທາງທວນເຂັມໂມງທຽບກັບຜູ້ສັງເກດການ. ສາຍເຫຼັກທັງshouldົດຄວນຖືກບິດດ້ວຍຄວາມເຄັ່ງຕຶງເປັນເອກະພາບ. ການບິດຄວນຈະ ແໜ້ນ ພໍເພື່ອຮັບປະກັນວ່າເສັ້ນຜ່າສູນກາງຈະບໍ່ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍເມື່ອມີຄວາມກົດດັນ 10% ຂອງການພັກຜ່ອນຂັ້ນຕໍ່າສຸດ.
6.2 ສາຍລວດ 1 × 3 ຈະຕ້ອງປະກອບດ້ວຍສາຍເຫຼັກເຫຼັກ 3 ເສັ້ນບິດຢ່າງ ແໜ້ນ ໜາ, ແລະມີຄວາມຍາວທີ່ເປັນເອກະພາບບໍ່ຕໍ່າກ່ວາ 14 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງຂອງສາຍທີ່ຄ້າງໄວ້ແລະບໍ່ເກີນ 20 ເທື່ອ.
6.3 1 × 7 ສາຍຄ້າງຄວນປະກອບດ້ວຍສາຍເຫຼັກ 6 ເສັ້ນບິດຢ່າງ ແໜ້ນ ໜາ ຢູ່ອ້ອມສາຍສາຍກາງ, ແລະມີຄວາມຍາວທີ່ເປັນເອກະພາບບໍ່ຍາວກວ່າ 16 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງຂອງເສັ້ນລວດ.
6.4 ເສັ້ນລວດ 1 × 19 ຈະຕ້ອງປະກອບດ້ວຍສາຍເຫຼັກພາຍໃນ 6 ເສັ້ນແລະສາຍເຫຼັກດ້ານນອກ 12 ເສັ້ນທີ່ບິດເປັນວົງອ້ອມຮອບດ້ວຍສາຍເຫຼັກສູນກາງ. ສາຍເຫຼັກເຫຼັກທັງ6ົດ 6 ເສັ້ນຈະຕ້ອງບິດດ້ວຍມືຂວາແລະຈະຕ້ອງມີເສັ້ນຜ່າສູນກາງທີ່ບໍ່ໃຫຍ່ກວ່າສາຍເຫຼັກ 7 ອັນ. ເວລາຄວາມຍາວຂອງການວາງເອກະພາບ. ເສັ້ນຜ່າສູນກາງຂອງ 7 ເສັ້ນລວດເຫຼັກຄວນເປັນ 3 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງຂອງສາຍເຫຼັກ. 12 ສາຍໃນຊັ້ນນອກແມ່ນບິດຊ້າຍແລະຄວນຖືກບິດເປັນຈຸດປະມານ 7 ເສັ້ນຫຼັກ, ແລະມີຄວາມຍາວທີ່ເປັນເອກະພາບບໍ່ຍາວກວ່າ 16 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງຂອງສາຍທີ່ຄ້າງຢູ່. ສາຍ 6.51 × 37 ຈະປະກອບດ້ວຍ 6 ສາຍເຫຼັກພາຍໃນ, ສາຍເຫຼັກກາງ 12 ອັນແລະສາຍເຫຼັກດ້ານນອກ 18 ອັນໄດ້ບິດເປັນວົງອ້ອມເຫຼັກສາຍເຫຼັກກາງ. ສາຍເຫຼັກເຫຼັກທັງ6ົດ 6 ໜ່ວຍ ນັ້ນຖືກບິດເບື້ອງຊ້າຍແລະບໍ່ມີສາຍຫຼາຍກວ່າ 7 ສາຍ. ຄວາມຍາວທີ່ເປັນເອກະພາບຂອງການວາງເສັ້ນຜ່າສູນກາງ 16 ເທົ່າຂອງເສັ້ນລວດເຫຼັກຫຼັກ. ເສັ້ນຜ່າສູນກາງຂອງ 7 ເສັ້ນລວດເຫຼັກຄວນເປັນ 3 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງຂອງສາຍເຫຼັກ. ສາຍລວດເຫຼັກຊັ້ນກາງ 12 ເສັ້ນໄດ້ຖືກບິດດ້ວຍມືຂວາແລະບິດເປັນຈຸດສຸມປະມານ 7 ເສັ້ນລວດເຫຼັກ, ແລະມີຄວາມຍາວທີ່ເປັນເອກະພາບບໍ່ເກີນ 16 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງທີ່ຕັ້ງຂອງ 19 ເສັ້ນລວດເຫຼັກເຫຼັກ. ເສັ້ນຜ່າສູນກາງຂອງ 19 ເສັ້ນລວດເຫຼັກຄວນເປັນ 5 ຂອງເສັ້ນຜ່າສູນກາງຂອງສາຍເຫຼັກ. ສາຍເຫຼັກພາຍນອກ 18 ອັນໄດ້ຖືກບິດເບື້ອງຊ້າຍແລະບິດເປັນຈຸດ around ຢູ່ອ້ອມຮອບ 19 ຫຼັກສາຍເຫຼັກ, ແລະມີຄວາມຍາວທີ່ເປັນເອກະພາບບໍ່ເກີນ 16 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງຂອງສາຍທີ່ວາງ.
6.6 ສາຍເຫຼັກທັງinົດທີ່ຢູ່ໃນສາຍລຽບຄວນຈະຢູ່ໃນ ຕຳ ແໜ່ງ ທີ່ຖືກຕ້ອງຕາມ ທຳ ມະຊາດຢູ່ໃນສາຍເຫຼັກ ສຳ ເລັດຮູບ. ເມື່ອສາຍທີ່ຖືກຕັດແລ້ວ, ສາຍທີ່ປາຍຫັກຄວນໄດ້ຮັບການຮັກສາໄວ້ຢູ່ໃນສະຖານທີ່ຫຼືສາຍສາມາດຖືກຕັ້ງໃby່ດ້ວຍມືໄດ້ຢ່າງງ່າຍດາຍເພື່ອຮັກສາມັນໄວ້. ຢູ່ໃນສະຖານທີ່. ມັນສາມາດບັນລຸໄດ້ດ້ວຍວິທີການຫຼືຂະບວນການຕ່າງ various, ເຊັ່ນ: ການປ່ຽນຮູບກ່ອນ, ການປ່ຽນຮູບຫຼັງຫຼືການປະກອບແລະການແກ້ໄຂ.
|
ໃນ (ມມ) Dia. |
ບໍ່. |
ໃນ (ມມ) ສາຍ Dia |
ນ້ ຳ ໜັກ Ib/1000 ຟຸດ (ກລ/ກມ) |
||||
|
ຊັ້ນຮຽນທົ່ວໄປ |
Siemens Martin Grade |
ເກຣດຄວາມເຂັ້ມແຂງສູງ |
ເກຣດຄວາມເຂັ້ມແຂງສູງພິເສດ |
||||
|
1/8 (3.18) |
7 |
0.041 (1.04) |
32 (48) |
540 (2.402) |
910 (4.048) |
1330 (5.916) |
1830 (8.140 |
|
5/32 (3.97) |
7 |
0.052 (1.32) |
51 (76) |
870 (3.870) |
1470 (6.539) |
2140 (6.519) |
2940 (13.078) |
|
3/16 (4.76) |
7 |
0.062 (1.57) |
73 (109) |
1150 (5.115) |
1900 (8.452) |
2850 (12.677) |
3990 (17.748) |
|
3/16 (4.76) |
7 |
0.065 (1.65) |
80 (119) |
||||
|
7/32 (5.56) |
3 |
0.104 (2.64) |
88 (131) |
1400 (6.228) |
2340 (10.409) |
3500 (15.569) |
4900 (21.796) |
|
7/32 (5.56) |
7 |
0.072 (1.83) |
98 (146) |
1540 (6.850) |
2560 (11.837) |
3850 (17.126) |
5400 (24.020) |
|
1/4 (6.35) |
3 |
0.120 (3.05) |
117 (174) |
1860 (8.274) |
3040 (13.523) |
4730 (21.040) |
6740 (29.981) |
|
1/4 (6.35) |
3 |
0.120 (3.05) |
117 (174) |
||||
|
1/4 (6.35) |
7 |
0.080 (2.03) |
121 (180) |
1900 (8.452) |
3150 (14.012) |
4750 (21.129) |
6650 (29.581) |
|
9/32 (7.14) |
3 |
0.130 (3.30) |
137 (204) |
2080 (9.252) |
3380 (15.035) |
5260 (23.398) |
7500 (33.362) |
|
9/32 (7.14) |
7 |
0.093 (2.36) |
164 (244) |
2570 (11.432) |
4250 (18.905) |
6400 (28.469) |
8950 (39.812) |
|
5/16 (7.94) |
3 |
0.145 (3.68) |
171 (255) |
2490 (11.076) |
4090 (18.193) |
6350 (28.246) |
9100 (40.479) |
|
5/16 (7.94) |
7 |
0.104 (2.64) |
205 (305) |
3200 (14.234) |
5350 (23.798) |
8000 (35.586) |
11200 (49.820) |
|
5/16 (7.94) |
7 |
0.109 (2.77 ï¼) |
225 (335) |
||||
|
3/8 (9.52) |
3 |
0.165 (4.19) |
220 (328) |
3330 (14.813) |
5560 (24.732) |
8360 (37.187) |
11800 (52.489) |
|
3/8 (9.52) |
7 |
0.120 (3.05) |
273 (407) |
4250 (18.905) |
6950 (30.915) |
10800 (48.040) |
15400 (68.503) |
|
ວັນທີ 7/16 (11.11) |
7 |
0.145 (3.68) |
399 (595) |
5700 (25.355) |
9350 (41.591) |
14500 (64.499) |
20800 (92.523) |
|
1/2 (12.7) |
7 |
0.165 (4.19) |
517 (770) |
7400 (32.917) |
12100 (53.823) |
18800 (83.627) |
26900 (119.657) |
|
1/2 (12.7) |
19 |
0.100 (2.54) |
504 (751) |
7620 (33.895) |
12700 (56.492) |
19100 (84.961) |
26700 (118.768) |
|
ວັນທີ 9/16 (14.29) |
7 |
0.188 (4.78) |
671 (1000) |
9600 (42.703) |
15700 (69.837) |
24500 (108.981) |
35000 (155.688) |
|
ວັນທີ 9/16 (14.29) |
19 |
0.113 (2.87) |
637 (949) |
9640 (42.881) |
16100 (71.616) |
24100 (107.202) |
33700 (149.905) |
|
5/8 (15.88) |
7 |
0.207 (5.26) |
813 (1211) |
11600 (51.599) |
19100 (84.961) |
29600 (131.667) |
42400 (188.605) |
|
5/8 (15.88) |
19 |
0.125 (3.18) |
796 (1186) |
11000 (48.930) |
18100 (80.513) |
28100 (124.995) |
40200 (178.819) |
|
3/4 (19.05) |
19 |
0.150 (3.81) |
1155 (1721) |
16000 (71.172) |
26200 (116.543) |
40800 (181.487) |
58300 (259.331) |
|
7/8 (22.22) |
19 |
0.177 (4.50) |
1581 (2356) |
21900 (97.416) |
35900 (159.691) |
55800 (248.211) |
79700 (354.523) |
|
1 (25.4) |
19 |
0.200 (5.08) |
2073 (3089) |
28700 (127.664ï¼ |
47000 (209.066) |
47000 (209.066) |
104500 (464.839) |
